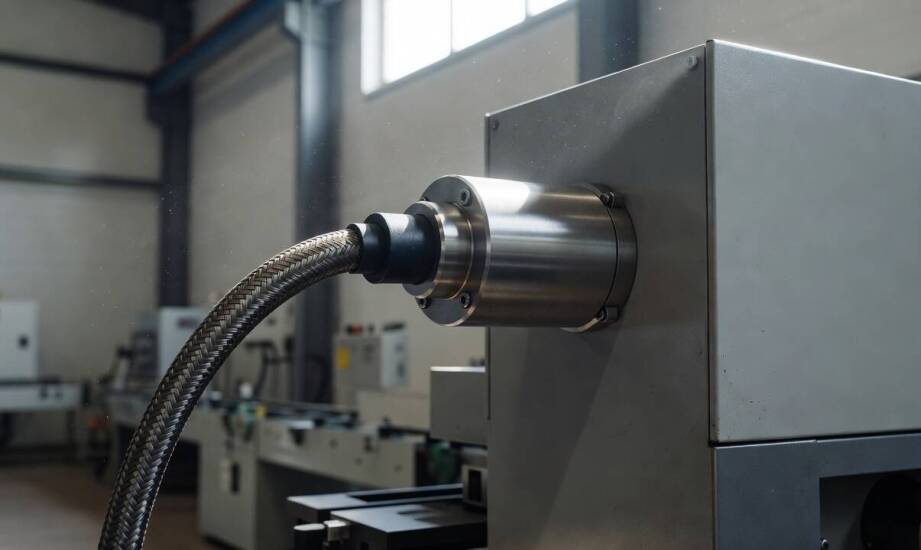

Dlaczego 1-calowe złącze obrotowe zmienia przepływ i spadki ciśnienia

W zaawansowanej linii produkcyjnej wyposażonej w obracające się elementy manipulatorów, bębny chłodzące czy ciężkie wały kalandrujące, pozornie standardowe złącza przelotowe o nominalnej średnicy jednego cala potrafią nieoczekiwanie ograniczać cały układ. Dzieje się tak w momencie, gdy zapotrzebowanie maszyny docelowej na medium robocze gwałtownie wzrasta podczas szczytowych cykli produkcyjnych. Przepływ staje się dławiony, a narastający spadek ciśnienia bezpośrednio obniża wydajność współpracujących napędów pneumatycznych, siłowników lub skuteczność obiegów chłodzących. Zjawisko to ujawnia się najczęściej przy dłuższej pracy ciągłej i wyższych parametrach eksploatacyjnych, gdzie najwęższe gardło w zasilaniu generuje odczuwalne straty energii, wymuszając na pompach zwiększoną pracę. Zrozumienie mechanizmów fizycznych zachodzących wewnątrz obracających się komponentów przesyłowych pozwala uniknąć błędów projektowych.

Przeczytaj również: Wybór odpowiedniego systemu chłodzenia dla Twojej hali przemysłowej

Jak geometria kanału przekłada się na straty ciśnienia?

Przelot wewnętrzny każdego złącza ma ściśle określoną średnicę oraz kształt toru przepływu, które wspólnie wpływają na prędkość poruszającego się medium i wynikający z tego współczynnik tarcia o ścianki. Większa średnica przelotu minimalizuje straty ciśnienia wynikające z oporów hydrodynamicznych. Zgodnie z podstawowymi prawami mechaniki płynów, spadek ten rośnie proporcjonalnie do kwadratu prędkości przepływu strugi. Oznacza to, że nawet stosunkowo niewielkie przyspieszenie ruchu cieczy lub gazu wewnątrz kanału wywołuje bardzo wyraźny opór, zmieniając charakter przepływu z laminarnego na burzliwy.

Przeczytaj również: Dlaczego uszczelnienia są niezbędne w obudowach elektrotechnicznych?

Dodatkowym czynnikiem komplikującym sytuację jest sama mechanika obrotowego toru przepływowego. Obecność wewnętrznych uszczelnień, precyzyjnych łożysk nośnych oraz nieuniknionych zmian kierunku ruchu cieczy wprowadza lokalne zawirowania, znacznie zwiększając straty w porównaniu do klasycznej rury przesyłowej. W warunkach pracy ciągłej zjawiska te ulegają dalszej intensyfikacji. Naturalne nagromadzenie ciepła w układzie maszyny czy eksploatacyjne zużycie pierścieni uszczelniających mogą po czasie dodatkowo podnosić opory tłoczenia. Według inżynierskich specyfikacji projektowych maksymalny przepływ i dopuszczalne ciśnienie robocze zależą ściśle od konstrukcji konkretnej serii produktowej, a nie tylko od rozmiaru gwintu. Wartości graniczne dla bezpiecznej pracy zawsze maleją przy rosnących prędkościach obrotowych oraz podwyższonych ciśnieniach systemowych.

Przeczytaj również: Dlaczego warto zainwestować w programowanie Expert Advisors dla platform MT4 i MT5?

Kiedy złącze o średnicy 1 cala staje się wąskim gardłem?

Kluczową zmienną decydującą o fizycznej przydatności danego przekroju jest rodzaj oraz lepkość kinematyczna przesyłanej substancji. Sprężone powietrze powszechnie wykorzystywane w układach pneumatycznych charakteryzuje się zdecydowanie niższymi oporami wewnętrznymi niż gęsty olej hydrauliczny. Dzięki temu powietrze o niskiej lepkości pokonuje kanały o mniejszej średnicy przy znikomych stratach, zachowując optymalne parametry pracy dla podzespołów wykonawczych. Z tego prostego powodu prawidłowo dobrane złącze obrotowe 1 cal bardzo często zapewnia instalacjom pneumatycznym w pełni bezpieczny zapas przepustowości, radząc sobie z nagłymi pikami poboru.

Sytuacja zmienia się drastycznie w systemach siłowej hydrauliki przemysłowej lub w rozbudowanych instalacjach termoregulacyjnych z gęstym chłodziwem. Wyższa gęstość takich mediów powoduje znacznie szybszy, nieliniowy wzrost oporów na wszelkich przewężeniach, załamaniach toru i krawędziach wewnętrznych. W rezultacie identyczny przekrój przelotowy znacznie szybciej osiąga granicę swojej wydajności użytkowej, stając się wąskim gardłem przy intensywnej eksploatacji. Spadek ciśnienia za węzłem przekracza wówczas dopuszczalne normy, co bezpośrednio wymusza podnoszenie parametrów na pompach i obniża sprawność całego rurociągu. W budowaniu wydajnych układów specjalizują się profesjonalne podmioty z branży automatyki, a dystrybutor EA Kraków P. Paduchowski zaopatruje zakłady produkcyjne w komponenty pneumatyczne i podciśnieniowe dostosowane do specyficznych warunków technicznych. Odpowiednie zaplecze urządzeń pozwala na bezpieczne skalowanie możliwości maszyn bez ryzyka dławienia przepływów.

Właściwe zbilansowanie całego układu zasilającego maszynę wymaga rygorystycznego uwzględnienia docelowej wydajności, fizykochemicznej charakterystyki medium oraz akceptowalnego marginesu strat. Obiektywna analiza techniczna przesyłanych płynów pozwala inżynierom utrzymania ruchu zoptymalizować pracę systemów produkcyjnych, unikając szkodliwych spadków ciśnienia w kluczowych punktach instalacji. Zastosowanie optymalnych przekrojów na obracających się osiach przekłada się bezpośrednio na stabilność procesów przemysłowych, dłuższą żywotność uszczelnień i znacznie mniejsze obciążenie podzespołów zasilających.
